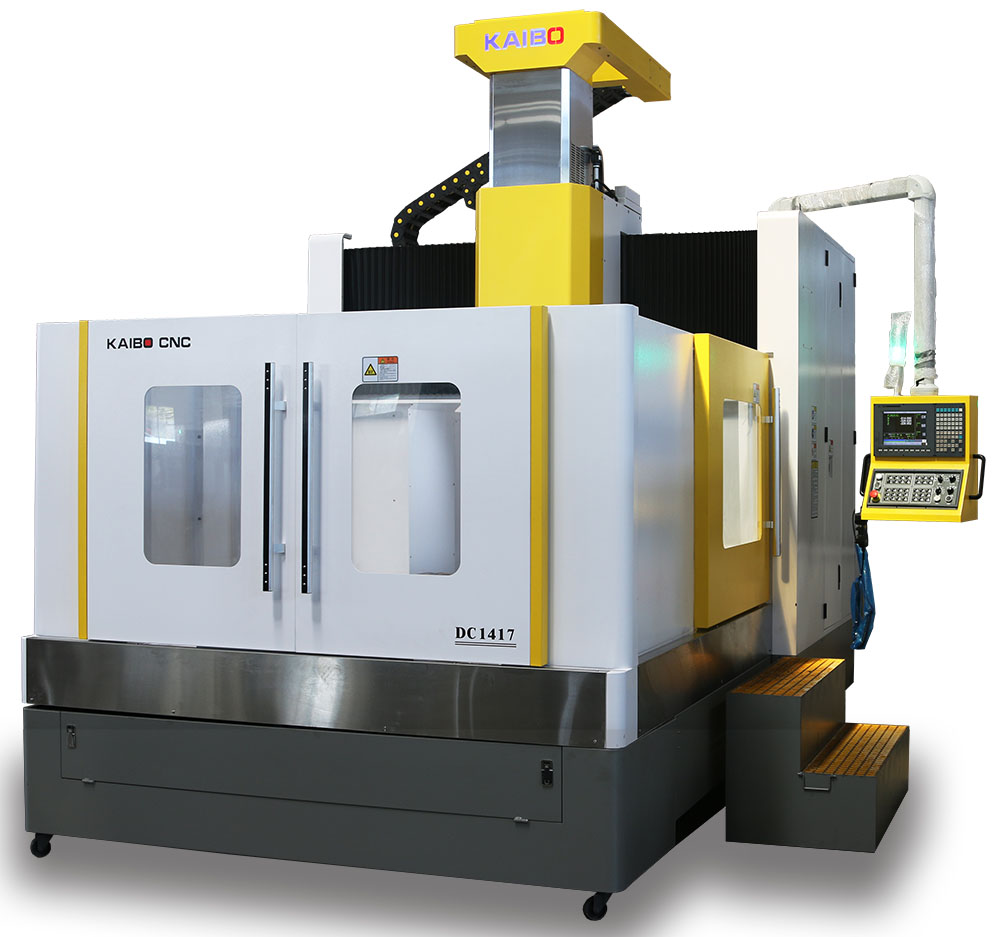

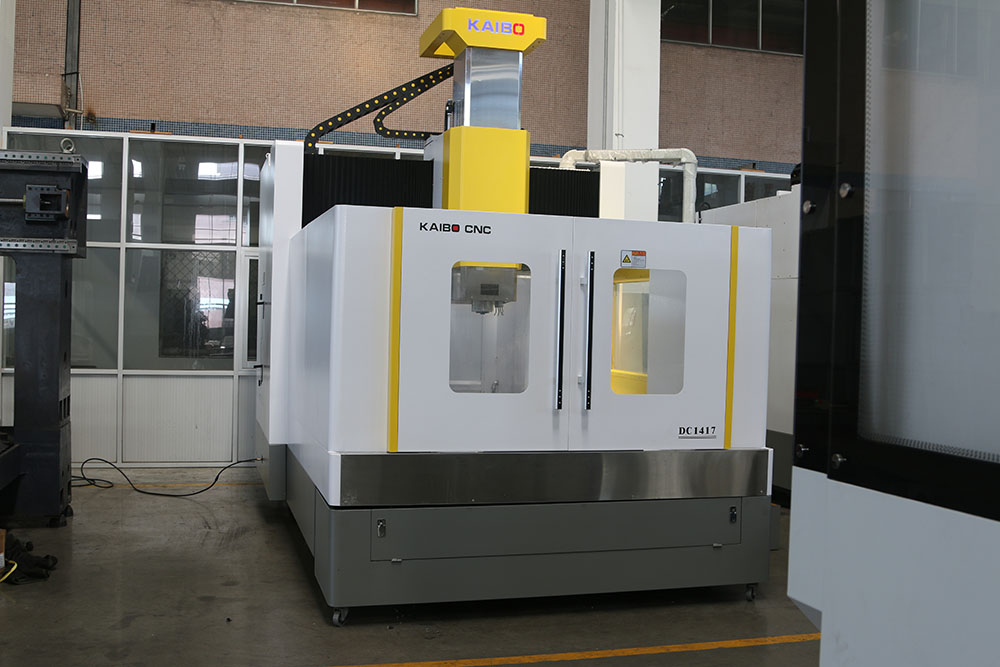

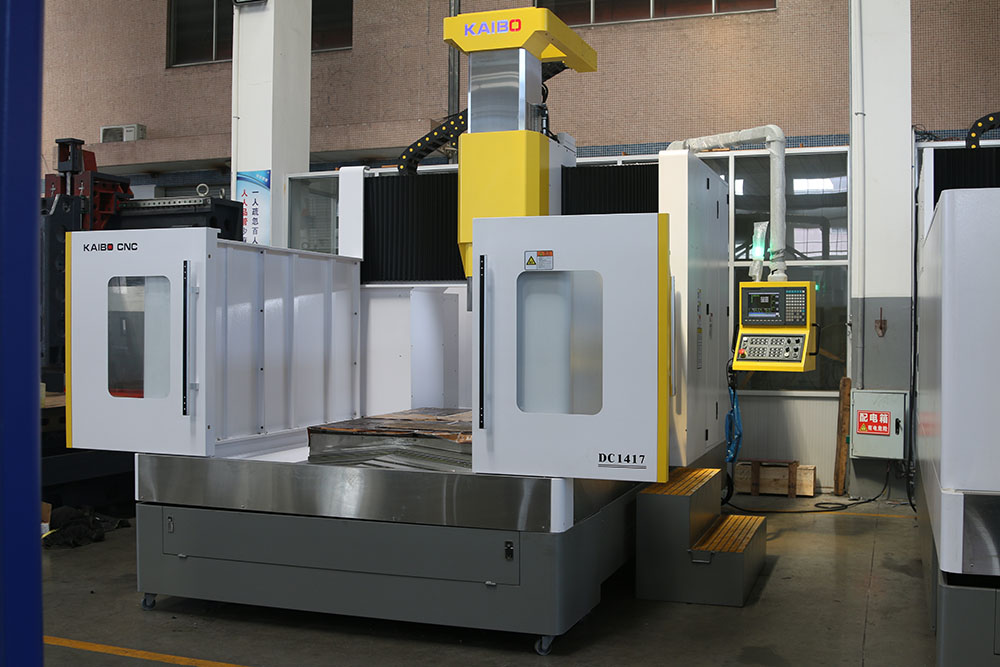

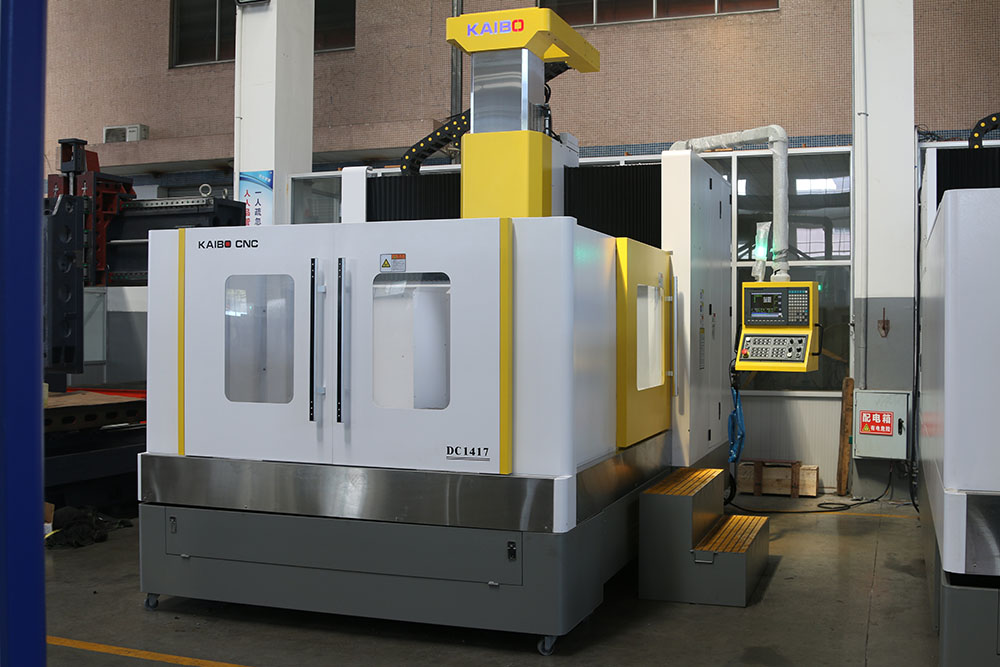

| 規格/機型 Parameter/Model | DC-1417 |
精度
Accuracy | 定位精度
Positioning accuracy | 0.01mm |
重復定位精度
Repeat positioning accuracy | 0.01mm |
工作臺
Worktable | 工作臺尺寸
Worktable size | 1400*1700mm |
T型槽
T-slot size | 7T-18-190mm |
最大工作負重
Max. load | 2000Kg |
加工范圍
Travel | X/Y/Z軸行程
X/Y/Z axis travel | 1400/1700/700mm |
龍門寬度
Gantry width | 1570mm |
橫梁至工作臺面距離
Beam to worktable | 900mm |
主軸鼻端至工作臺面距離
Spindle nose to worktable | 150-650mm |

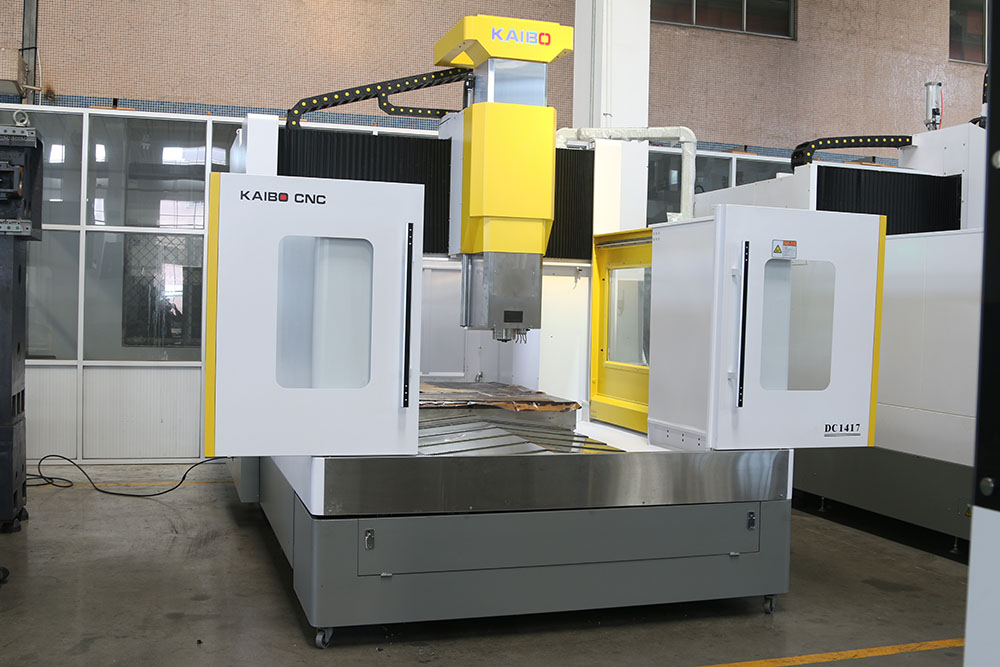

開門寬度
Door open width | 1460mm |
進給
Feed | 快速進給 G00
Max. feeding speed G00 | 15m/min |
切削進給 G01
Max. working speed G01 | 10m/min |
X/Y/Z軸電機功率
X/Y/Z axis motor power | 2900w/2900w/2900w |
主軸
Spindle | 主軸功率
Spindle motor power | 11KW |
主軸最高轉速
Spindle Max. speed | 12000rpm |
刀具規格
Tool holder | BT40 |
通用參數
Common | 工作電壓及總容量
Power supply and total capacity | 3P/380V/50Hz/30KVA |
機床重量
Machine weight | 12000Kg |
外形尺寸
Dimension | 4520*2600*2880mm |
主要部件
Main parts | 系統
Controller | 新代 21MA/臺灣
Syntec 21MA/Taiwan |
交流伺服電機（驅動）
AC servo motor(Driver) | 安川/日本
Yaskawa/Japan |
主軸變頻器
Spindle inverter | 匯川/中國
Inovance/China |
線軌
Linear guide way | 45 上銀，銀泰/臺灣
45 Hiwin,PMI/Taiwan |
絲杠
Ball screw | 5010 上銀，銀泰/臺灣
5010 Hiwin,PMI/Taiwan |
電子手輪
Electronic hand-wheel | EHDW-BA5S-1 遠瞻/臺灣
EHDW-BA5S-1 Future/Taiwan |
潤滑系統
Lubrication system | YET-A2P2 裕祥精機/臺灣
YET-A2P2 ISHAN/Taiwan |
油冷機
Oil Coolant Chiller | 帕森托爾/中國
Parsonthor/China |
空調
Air conditioner | EA-6AP 帕森托爾/中國
EA-6AP Parsonthor/China |
氣動系統
Pneumatic system | AirTAC/臺灣
AirTAC/Taiwan |
排屑器

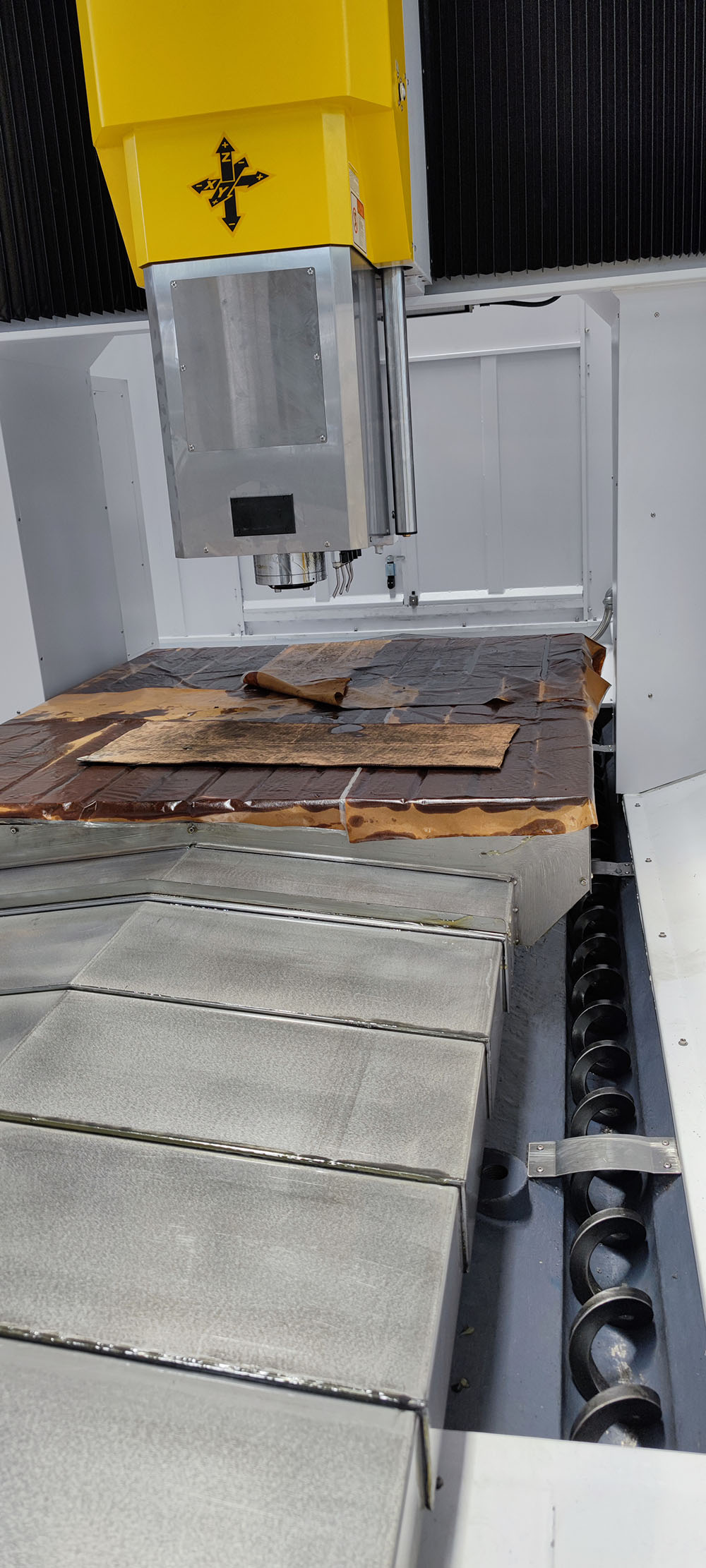

Chip conveyor | 內置螺旋排屑
Inside screw-type |
水箱容積
Water tank capacity | 336L |
